在产品研发与制造领域，PDM产品数据管理系统构成了企业信息化的核心基础设施。它是一种基于软件的技术解决方案，旨在集中管理所有与产品相关的信息与过程。本文将从技术架构、数据管理、工作流控制、产品结构管理与系统集成等方面，详细阐述PDM系统如何进行产品管理。

一、PDM系统的核心架构与技术基础

PDM系统通常采用分层架构，包括数据存储层、应用服务层和用户接口层。

数据存储层是PDM系统的基石，采用关系型数据库或对象关系数据库存储元数据，而实际文件则存储在受保护的文件库中。数据库记录文件的元信息，如版本、所有者、状态等，并通过指针与物理文件关联。

应用服务层提供PDM的核心功能模块，包括文档管理、工作流引擎、产品结构管理、变更管理等。这些服务通过API接口提供服务，通常采用SOA或微服务架构实现，确保系统的可扩展性和模块化。

用户接口层为不同角色的用户提供访问途径，包括桌面客户端、Web浏览器和移动端应用。现代PDM系统普遍采用瘦客户端架构，大部分处理逻辑在服务器端完成。

二、产品数据管理：版本控制与权限管理

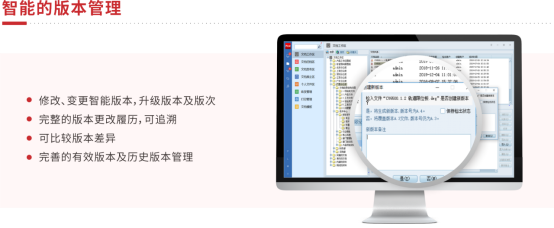

PDM系统通过严格的版本控制机制管理产品数据的演进。采用线性版本（如A.1、A.2）和分支版本（如A.1.1、A.1.2）结合的策略，记录数据的每一次变更。版本管理通常遵循IEEE 828标准，确保版本历史的完整性和可追溯性。

权限管理基于角色访问控制模型。系统管理员定义用户角色，并为每个角色分配相应的数据访问权限。权限设置可细化到具体文件或产品结构节点，并可与数据状态关联。

三、工作流与过程管理：自动化产品开发流程

PDM系统通过预定义的工作流模型产品开发过程。工作流由一系列状态和状态转换规则组成，采用有限状态机理论实现。

典型工程变更流程如下：首先创建工程变更请求（ECR），经相关角色审批后转化为工程变更订单（ECO）；ECO启动后，系统自动锁定受影响的产品数据，防止并行修改；变更实施完成后，数据经过验证流程，最终发布新版本。整个过程由PDM系统跟踪记录，确保合规性和可审计性。

四、产品结构与配置管理：管理产品复杂性

PDM系统通过产品结构树管理产品的组成关系。采用父子关系表示部件与子部件、零件之间的装配关系，通常遵循ISO 10303-214标准。

产品配置管理通过版本有效性和配置条件实现。版本有效性指定部件版本在特定条件（如时间、产品变型）下的适用性，采用逻辑表达式定义。系统可根据预设规则自动选择符合条件的部件版本，生成特定产品配置。

BOM物料清单是产品结构的管理输出，PDM系统支持生成设计BOM、制造BOM等多种视图，并通过接口传递给ERP、MES等下游系统。

五、变更管理：控制产品演进

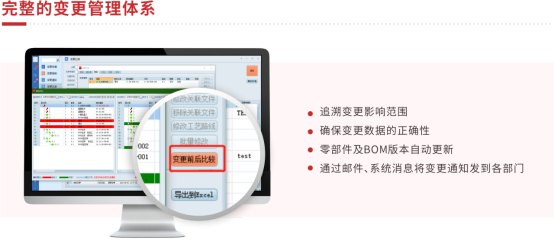

工程变更管理是PDM系统的核心功能之一。系统提供完整的变更控制流程，包括：

• 变更识别：记录问题报告和改进建议

• 变更评估：分析变更影响范围、成本和资源需求

• 变更审批：多级评审和批准流程

• 变更实施：协调相关修改和验证活动

• 变更发布：部署变更并更新所有相关数据

变更过程中，PDM系统通过影响分析功能，自动识别变更影响的零部件、文档和相关项目，确保变更实施的完整性。

六、系统集成与数据交换

PDM系统通过多种接口与外部系统集成：

与CAD系统的集成：通过直接接口，实现设计数据自动提取和双向同步

与ERP系统的集成：通过API接口，传递物料信息和BOM数据

与MES系统的集成：提供工艺数据和装配指导信息

数据交换采用标准格式如STEP用于产品模型数据，XML用于结构化数据交换，确保系统间互操作性。

结论
